MPS PA Compact Workstation
Die Grundlagen der Regelungstechnik auf kleinstem Raum
Funktion
Die vier Regelstrecken können einzeln betrieben werden. Die Füllstands- und Durchflussregelstrecke kann mit einem entsprechenden Regler als Kaskadenregelung konfiguriert werden (FluidLab-PA multi-loop erforderlich). Die Auslegung der Sensoren und Stellantriebe erlaubt sowohl stetige (z. B. P, I, PI, PID) als auch unstetige Reglertypen (z. B. 2Punkt Regler). Die Pumpe kann direkt gesteuert oder drehzahlgeregelt betrieben
werden.
Bei den Durchfluss- und Druckregelstrecken kann die Stellgröße des Reglers auch zur Ansteuerung eines Proportional-Wegeventils verwendet werden. Im Rücklauf zwischen Hochbehälter und unterem Vorratsbehälter ist ein 2-Wege-Kugelhahn mit pneumatischem Schwenkantrieb eingebaut. Dieser simuliert einen „Verbraucher“, um bei der Füllstandsregelstrecke eine Störgröße aufzuschalten.
Die Workstation verfügt über IO-Link-Komponenten (Füllstands-, Temperatur- und magnetische Durchflusssensoren) für die digitale Kommunikation zwischen Geräten.
Details
Lernziele
- Einführung in die Prozessautomation
- Die Grundlagen der Regelungstechnik erlernen.
- Lesen und Gestalten von technischen Zeichnungen für die Verfahrenstechnik
- Lernen Sie die verschiedenen Methoden der Regelkreiseinstellung kennen
- Bedienen, Identifizieren, Konfigurieren und Analysieren verschiedener Regelstrecken für Druck, Durchfluss, Füllstand und Temperatur mit industrieller Instrumentierung
Ausführungsvarianten

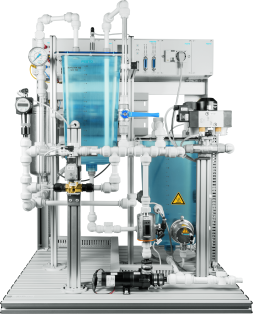

MPS PA Compact Workstation Basic
Die MPS PA Compact Workstation Basic enthält die mechanischen und elektrischen Komponenten, Sensoren und Antriebe, die zusammen die Prozessstrecke bilden.

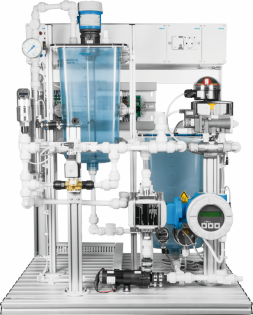

MPS PA Compact Workstation Process Instrumentation
Die MPS PA Compact Workstation Process Instrumentation ist mit parametrierbaren Sensoren ausgestattet, mithilfe derer man sich mit den Funktionen typischer Regelgeräte und mit dem HART-Kommunikationsprotokoll bis ins kleinste Detail vertraut machen kann.
MPS PA Compact Workstation Energy
Die MPS PA Compact Workstation Energy ist mit Strom- und Leistungsmessern ausgestattet, um den Energieverbrauch und den Wirkungsgrad analysieren zu können.
Ansteuerungsversionen
Ohne zusätzliche Steuerung
In jedem MPS PA Compact Workstation Lernsystem befindet sich als Ansteuerung folgende Variante:
- EasyPort USB 19’’
- FluidLab-PA closed loop (Dauerlizenz, 1 Nutzer)
Festo Steuerung/Bediengerät
- Touchpanel-Bediengerät CDPX 7’’
- Integrierte Soft-SPS Codesys V3.5
- E/A-Modul 16 DI/DO, 4 AI/2 AO, direkt auf 2x SysLink-/1x Analogkabel
- Softwarelizenz Codesys V3 Runtime für CDPX
Siemens Steuerung/Bediengerät
- EduTrainer Universal S7-1512C-1PN
- SIMATIC HMI MTP700 Unified Comfort mit Aufnahmerahmen
- Programmiersoftware STEP 7 TIA-Portal, Einzellizenz
Rockwell Steuerung/ Bediengerät
- EduTrainer Universal A4 Rack mit Allen-Bradley 1769 L24
- 7-Zoll-PanelView-Bediengerät
